Fischer 522720 Rahmen/Baustopfen SXRL 10 x 100 FUS elektrolytisch verzinkter Stahl 50 Stück

Fischer 522720 Rahmen/Konstruktionsdübel SXRL 10 x 100 FUS elektrolytisch verzinkter Stahl 50 Stück

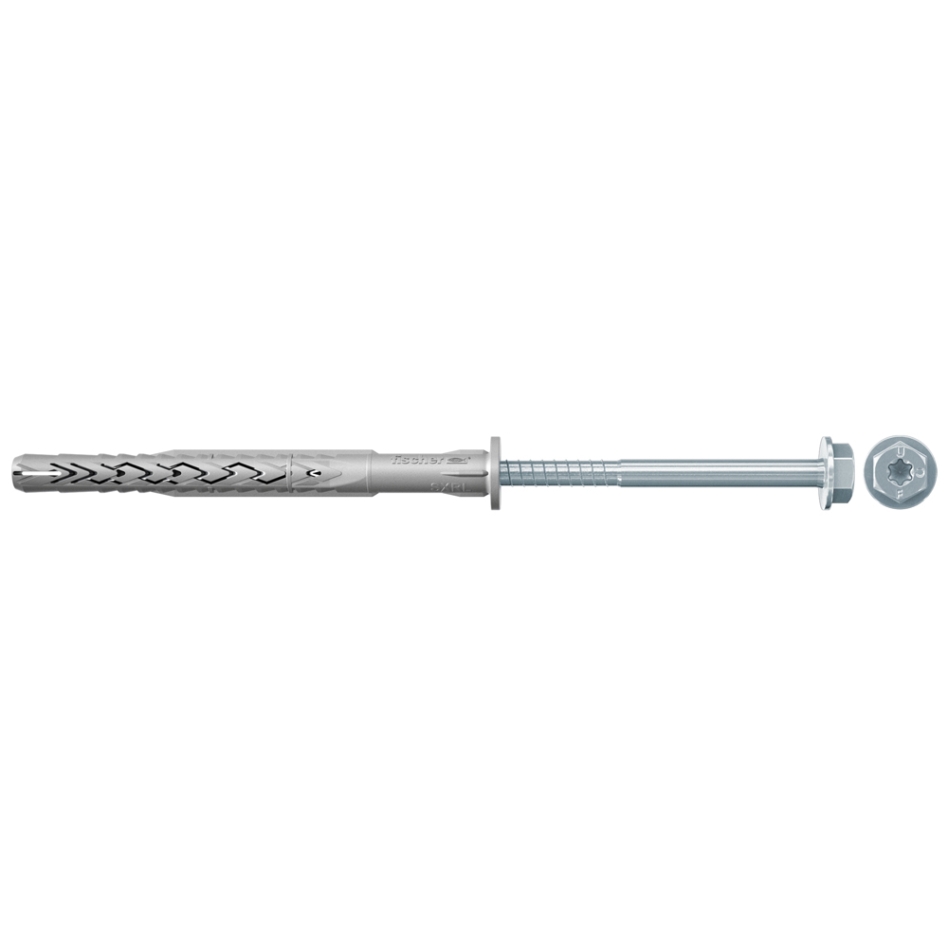

Der Vielseitige mit mehrfacher Verankerungstiefe. Der fischer Konstruktionsdübel SXR FUS mit der fischer Sechskantschraube mit passender Unterlegscheibe und integriertem Bithalter T40 ist für Mehrfachbefestigungen von nichttragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. Im Mauerwerk aus Lochstein sorgen die Spreizzonen des Dübels für eine gleichmäßige Kraftverteilung, in Porenbeton und Vollmaterial verbinden sie sich zu einem langen Spreizelement. Mit dem Verriegelungsbolzen aus verzinktem Stahl eignet sich der Konstruktionsdübel hervorragend für die Befestigung von Fassaden-, Decken- und Dachkonstruktionen aus Metall.

Vorteile

• Das lange Spreizelement mit mehreren Verankerungstiefen von 50, 70 und 90 mm für den SXRL 8 und SXRL 10 sowie 70 und 90 mm für den SXRL 14 macht den SXRL zu einem vielseitigen Produkt.
• Durch die spezielle Geometrie des Dübels werden die Befestigungskräfte gleichmäßig auf die Wände des Bohrlochs verteilt.
• Bei der Verankerung in gelochten und massiven Baustoffen werden durch die beiden Spreizzonen optimale Befestigungswerte realisiert.
• Wenn der Köder tiefer eingeführt wird, verhindern die längeren Rippen, dass sich der Köder bei der Montage verdreht.
• Der SXRL 14 ist auch für druckbeanspruchte Anwendungen zugelassen und kann für Fassadenkonstruktionen verwendet werden, die ohne Wandhalterung abgesetzt montiert werden.
• Der SXRL mit einer Einsatzlänge von bis zu 240 mm bietet für jede Anwendung den richtigen Stecker.

Charakteristische Merkmale

• ETA-Einstufung mit hervorragenden Belastungswerten: sichere Mehrfachbefestigungen von nichttragenden Systemen in Beton und Mauerwerk.
• Das lange Spreizelement mit zwei Verankerungstiefen macht den SXRL vielseitig einsetzbar.
• Die Lasten werden durch die Geometrie der Dübel gleichmäßig im Baustoff verteilt.
• Dadurch werden tragende Materialien in dünnwandigen Baumaterialien nicht irreparabel geschädigt.
• Einfache Montage: Rippen verhindern, dass sich der Köder beim tieferen Einstecken verdreht.

Anwendungen

• Giebel-, Decken- und Dachkonstruktionen aus Holz und Metall, Fenster, Zäune und Türen, Kleiderschränke, Küchenschränke zum Aufhängen, Rachelarbeiten.

Baumaterialien

• Zugelassen für: Lochziegel Porenbeton Hohlblocksteine aus Leichtbeton Kalksandlochsteine Wärmedämmsteine Vollbausteine aus Normal- und Leichtbeton Vollziegel Kalksandvollsteine Beton Ôëº C12/15 Auch geeignet für: Hochverdichtete Natursteine Gipsblöcke

Montage

• Der SXRL ist für die Durchsteckmontage geeignet. Im Mauerwerk aus Lochstein sorgen die beiden Spreizzonen für eine untergrundschonende Kraftverteilung.
• Durch die zweite Spreizzone werden Schwellen aus Lochgestein nicht irreparabel geschädigt und können daher zur weiteren Kraftableitung genutzt werden.
• Die beiden Streuzonen verschmelzen bei Porenbeton und Vollbaustoffen zu einem langen Streuelement und gewährleisten eine gleichmäßige Lastverteilung über die Fläche im Untergrund.
• Senkkopfschrauben werden für die Befestigung von Holzkonstruktionen empfohlen.
• Für Metallkonstruktionen sind Dübel mit breitem Hülsenrand und Sechskantschrauben mit vorgeformten Unterlegscheiben zu verwenden.

Technische Daten

• Bohrerdurchmesser d0 10 [mm]
• Steckerlänge l 100 [mm]
• Min. Bohrlochtiefe für Durchgangslochmontage h2 110 [mm]
• Nutzlänge bei Verankerungstiefe 50 mm tfix 50 [mm]
• Nutzlänge bei Verankerungstiefe 70 mm tfix 30 [mm]
• Aufwicklung T40/SW13

Standardmäßig mitgeliefert
